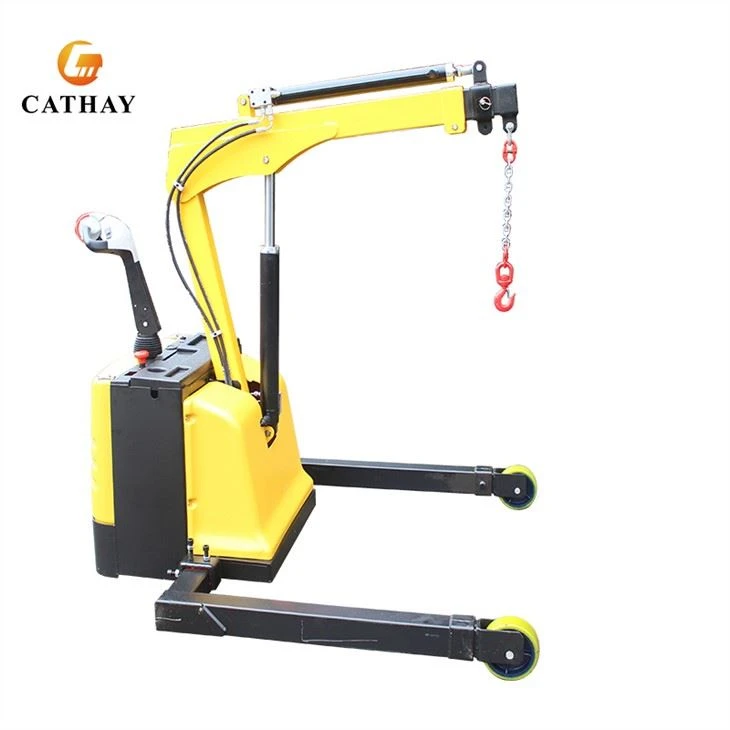

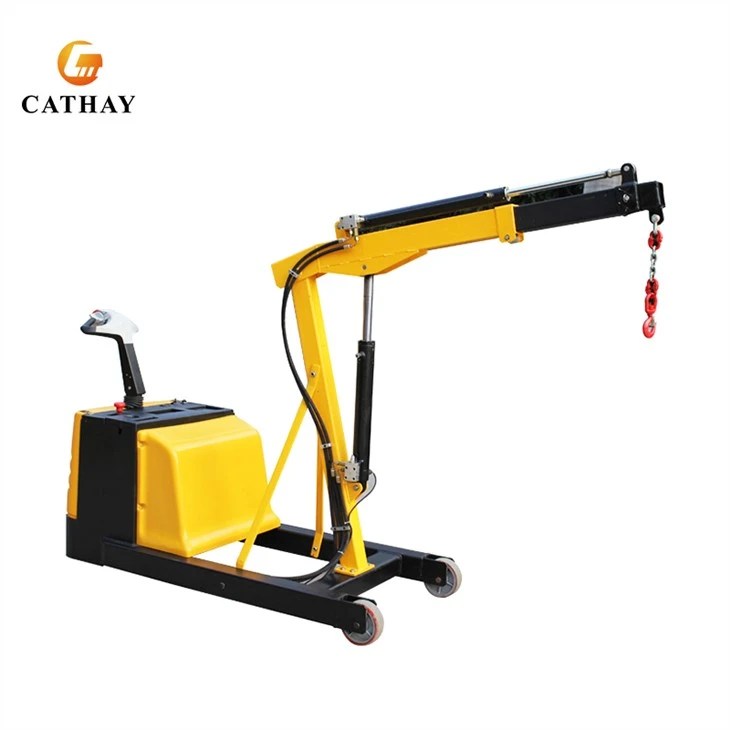

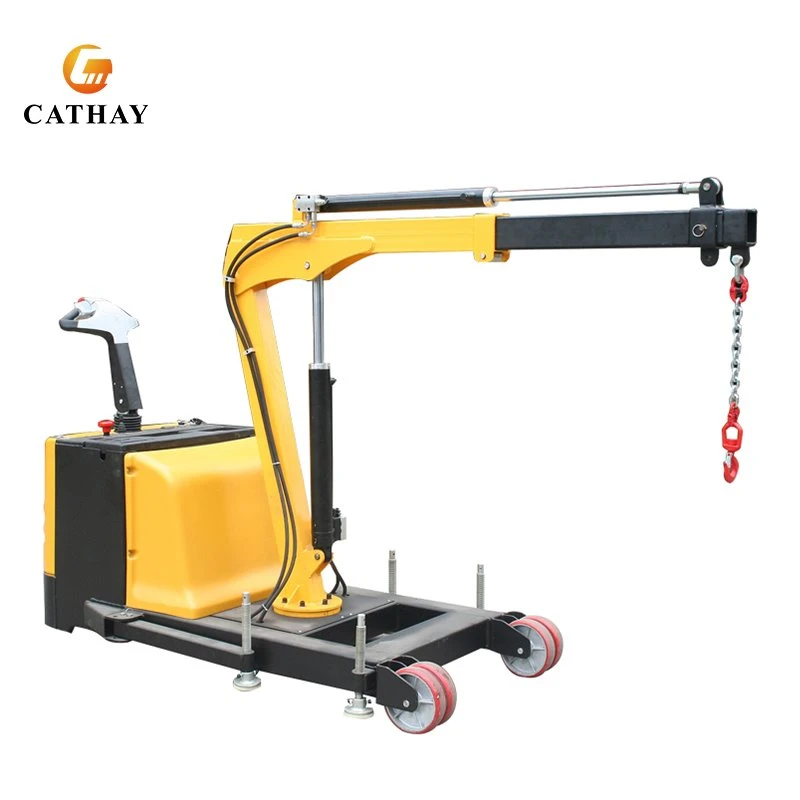

Mobilna podna dizalica CATHAYLIFT uvijek insistira na izradi visokokvalitetnih proizvoda, možemo prilagoditi dizalice različitih opterećenja prema potrebama kupaca. Prema različitim scenarijima upotrebe, opremljen odgovarajućim gumama.Kompaktan dizajn dizalice ergonomski se koristi u najužem spasovi. Dizajn pune snage pogodan je za rukovaoce za podizanje, izvlačenje i vožnju. Integrisani hidraulični sistem obezbeđuje osigurač brzine, podesivu kontrolu protoka i kompenzovani ventil za kontrolu protoka, overlord ventil za oslobađanje i tako dalje. Sistem vožnje pruža sve sigurnosne karakteristike standardnih voki kamiona, kao što su kontrola brzine, zaustavljanje u nuždi i magnetna kočnica i tako dalje. Sa samo dugmetom, sve možete podići i premestiti svuda gde vam je potrebno.
Tip modela | CSEC-1200 | CSEC{0}}A | CSEC-700 | CSEC{0}}R |
Horiontal Reach završene 2 etape) | 1280 plus 610 plus 610 mm | 1280 plus 610 plus 610 mm | 1220 plus 610 plus 610 mm | 1280mm plus 610mm plus 610mm |
Kapacitet opterećenja | 1200kg | 1200 kg (1280 mm) | 700 kg (1220 mm) | 900 kg (1280 mm) |
Nosivost (faza 1) | 600 kg (1280 ~ 1890 mm) | 600 kg (1280 ~ 1890 mm) | 400 kg (1220 ~ 1830 mm) | 450 kg (1280 ~ 1890 mm) |
Nosivost (faza 2) | 300 kg (1890 ~ 2500 mm) | 300 kg (1890 ~ 2500 mm) | 200 kg (1890 ~ 2440 mm) | 250 kg (1890 ~ 2500 mm) |
Maksimalna visina podizanja | 3570mm | 3540mm | 3560mm | 3180mm |
Min. visina podizanja | 960mm | 935mm | 950mm | 1410mm |
Uvučena veličina (Š*D*V) | 1920*760*1600 mm | 1865*1490*1570 mm | 2595*760*1580 mm | 2000*1854*1550mm |
Električna rotacija ruke | / | / | / | 120 stepeni lijevo/desno |
Upozorenja:
1. Pročitajte i razumite Priručnik za rukovaoca prije korištenja viličara.
2. Nemojte rukovati ovom dizalicom osim ako niste obučeni i ovlašteni.
3. Nemojte preopteretiti ovu dizalicu. Provjerite na pločici nosivosti težinu utovara i visinu podizanja. Nemojte rukovati nestabilnim ili labavo složenim teretima.
4. Upravljajte dizalicom samo iz predviđene pozicije radnog opterećenja. Nikada ne stavljajte bilo koji dio tijela ispod kamiona ili blizu pokretnih dijelova. Nemojte se voziti ili prevoziti putnike.
5. Prije napuštanja kamiona, zapamtite mehanizam za potpuno nisko podizanje i postavite parkirnu kočnicu tako što ćete provjeriti da je ručka u okomitom položaju i isključite struju prekidačem.
6. Putujte polako i oprezno na padinama. Uvijek putujte sa sniženim ocjenama na kraju opterećenja.
7. Pogonski sistem ove dizalice može se koristiti samo za velike udaljenosti kada je bez tereta. Ne dozvoljava transport sa teretom. Kada je sa opterećenjem, pogonski sistem se koristi samo za promjenu smjera i pomicanje dizalice kada se nalazi u glatkom području iu sigurnim uvjetima. Prilikom pomicanja dizalice s teretom, grana treba biti potpuno uvučena, u suprotnom svaki pogrešan rad može uzrokovati niz oštećenja opreme i ozlijediti osobu.
Operacija:
ZA PODIZANJE I SPUŠTANJENa desnoj strani ručke nalaze se dva dugmeta. Jedan je za podizanje udice. Drugi je za spuštanje kuke. Pazite da niko ne stoji u blizini dizalice ili tereta prilikom podizanja ili spuštanja.
PUTOVATILeptir prekidač kontrolira smjer i brzinu dizalice dizalice. Okrenite leptir kontrole koje se nalaze na gornjem dijelu ručke. Okrećite leptir kontrolu CW prema vilicama, a dizalicu prema vilicama u prvom smjeru. Brzina dizalice se kontrolira stepenom rotacije u oba smjera.
TO BRAKEOvaj kran je opremljen kočnicom koja se primenjuje između 10~15 stepeni vertikalnog položaja i između 85~90 stepeni donjeg položaja u vertikalnom radu ručke. Kočnicom se može upravljati u bilo kojoj tački bočnog rada ručke. Kada pustite ruku sa ručke, ona će se automatski vratiti u neutralni položaj, kao kočnica u radu. Uvijek se uvjerite da kočnica radi prije rukovanja dizalicom. Kada se pakuje, uvek stavite ručku u potpuno okomito stanje sa zategnutom kočnicom i spuštenim viljuškama.
SIGURNOSNO DUGME ZA SIGURNOSNI KRETANJE U SMERU UNAPREĐENJANa vrhu ručke, crveno dugme za vožnju unazad dizajnirano je da zaštiti operatera od povreda. Ako vrh ručke dođe u dodir s tijelom rukovatelja tokom rada, dizalica će automatski promijeniti smjer i krenuti dalje od operatera. Zatim odmah pustite ruke sa leptira i podignite ručicu i zakočite. Sigurnosno dugme za vožnju unazad ima oprugu, tako da se automatski vraća u prvobitni položaj nakon što se aktivira.
HORNNa prednjoj strani drške nalazi se rog.
BRAVAPrije rukovanja dizalicom, prvo uključite struju. Brava ključa se nalazi na poklopcu baterije.
